六層板,六層線路板,pcb六層電路板
發布時間：2022年04月18日 瀏覽量：次
- 板材：FR-4-S1000
- 板厚：1.6mm
- 層數：6層板
- 尺寸：167＊62.3mm
- 最小孔徑：8mil
- 線寬/間矩：4mil/4mil
- 銅箔厚度：1/1/1/1/1/1OZ
- 表面處理：鍍金工藝
- 阻焊/字符：綠油白字
Tags：六層板,六層線路板,六層電路板,六層pcb
產品符合:
Tags：六層板,六層線路板,六層電路板,六層pcb

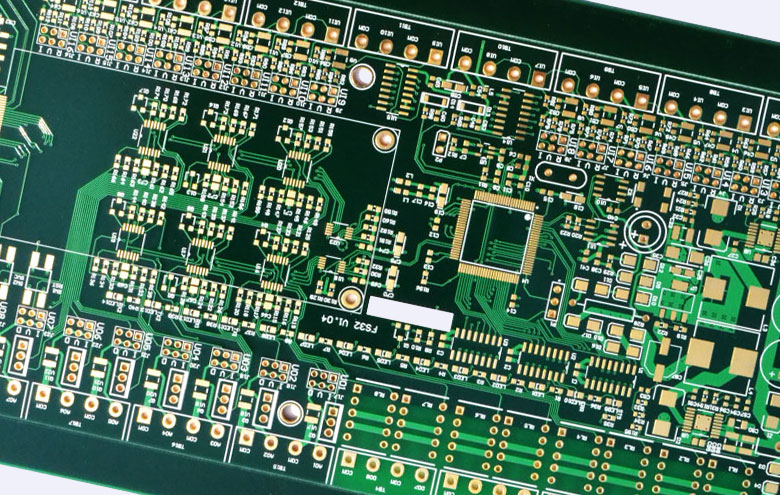

{六層線路板-產品圖}
{六層電路板-細節圖}
六層PCB線路板加工工藝能力：
(1)鉆孔：最小孔徑0.2MM，(2)孔金屬化：最小孔徑0.2mm，板厚/孔徑比4：1，(3)導線寬度：最小線寬：金板0.10mm，錫板0.15mm，(4)導線間距：最小間距：金板0.10mm，錫板0.15mm，(5)鍍金板：鎳層厚度：〉或=2.5μ 金層厚度：0.05-0.1μm或按客戶要求，(6)噴錫板：錫層厚度：>或=2.5-5μ，(7)銑板：線到邊最小距離：0.15mm 孔到邊最小距離：0.15mm 最小外形公差：±0.1mm，(8)插座倒角：角度：30度、45度、60度 深度：1 -3mm，(9)V割：角度：30度、35度、45度 深度：板厚2/3 最小尺寸：80mm * 80mm
六層pcb打樣報價650/平方起，打樣時間6-7天,批量時間13-14天，具體六層線路板打樣報價以實際線路板資料為準。歡迎來電咨詢！
